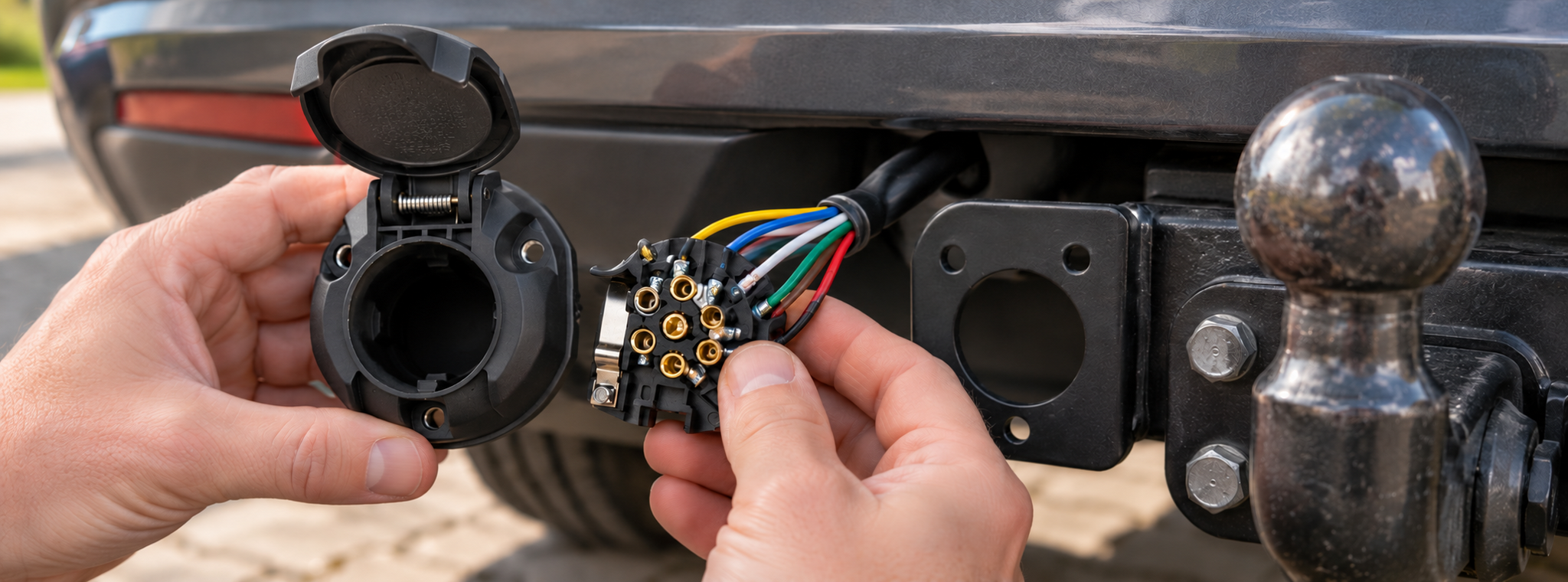

Ga je met een aanhanger, caravan, trailer of fietsendrager op pad? Dan moet niet alleen de koppeling passen, maar ook de elektrische aansluiting. Via de stekker krijgt de verlichting stroom en worden signalen van de auto doorgegeven. Bij caravans kunnen daar extra stroomvoorzieningen bijkomen.

De meest voorkomende aansluitingen zijn de 7-polige stekker en de 13-polige stekker. Hieronder lees je wat de verschillen zijn, welke aansluiting bij jouw situatie past en wanneer je een verloopstekker nodig hebt. Ook vind je de aansluitschema’s voor 7-polig, 13-polig Jaeger en 13-polig Multicon West.

Wat is het verschil tussen een 7-polige en 13-polige stekker?

Een 7-polige stekker verzorgt de basisverlichting van een aanhanger, zoals richtingaanwijzers, remlichten, achterlichten, kentekenplaatverlichting en het mistachterlicht. De standaard aansluiting heeft geen afzonderlijk contact voor achteruitrijverlichting of extra stroomvoorzieningen.

Een 13-polige stekker biedt daarnaast aansluitmogelijkheden voor achteruitrijverlichting, constante 12V-voeding en geschakelde 12V-voeding. Of die extra functies daadwerkelijk werken, hangt af van de bedrading aan zowel de auto als de aanhanger of caravan.

Wanneer is een 7-polige stekker voldoende?

Een 7-polige aansluiting kan voldoende zijn voor een eenvoudige aanhanger, bagagewagen of fietsendrager die uitsluitend de basisverlichting gebruikt. Het is een praktische aansluiting wanneer geen achteruitrijlicht of aanvullende stroomvoorziening nodig is.

Kijk niet alleen naar de grootte van de aanhanger. De aanwezige en voorgeschreven verlichting bepaalt welke functies de aansluiting moet ondersteunen. Een kleine aanhanger met een achteruitrijlicht heeft daarvoor ook een passende elektrische verbinding nodig.

Aansluitschema 7-polige stekker

Bij een gebruikelijke Europese 7-polige 12V-aansluiting zijn de contacten als volgt verdeeld:

• Pool 1 (L): richtingaanwijzer links.
• Pool 2 (54G): mistachterlicht.
• Pool 3 (31): massa voor de verlichting.
• Pool 4 (R): richtingaanwijzer rechts.
• Pool 5 (58R): rechter achterlichtcircuit, met bijbehorende positieverlichting en eventueel kentekenplaatverlichting.
• Pool 6 (54): remlichten.
• Pool 7 (58L): linker achterlichtcircuit, met bijbehorende positieverlichting en eventueel kentekenplaatverlichting.

Let op bij aansluiten: controleer altijd de contactnummers en het schema van de fabrikant. Een afbeelding kan de contactzijde of de aansluitzijde tonen; die zijn elkaars spiegelbeeld. Vertrouw bij oudere of aangepaste bedrading niet uitsluitend op de draadkleuren.

Wanneer kies je voor een 13-polige stekker?

Een 13-polige aansluiting is geschikt wanneer je meer functies nodig hebt dan alleen de basisverlichting. Denk aan een caravan met extra stroomvoorzieningen, een trailer met achteruitrijlicht of een fietsendrager met een 13-polige stekker.

• Caravan: voor verlichting en, indien aangesloten, extra 12V-voorzieningen.
• Aanhanger of trailer: voor basisverlichting en achteruitrijverlichting.
• Paarden- of boottrailer: afhankelijk van de verlichting en elektrische uitrusting.
• Fietsendrager: wanneer de drager een 13-polige aansluiting gebruikt.

Laat je een nieuwe trekhaakaansluiting monteren en verwacht je verschillende aanhangers of een caravan te gebruiken? Dan biedt een 13-polige aansluiting meer mogelijkheden. Een 7-polige aanhanger kun je doorgaans met een geschikte adapter aansluiten.

Constante en geschakelde 12V-voeding: wat betekent dat?

Een caravan kan naast de buitenverlichting extra stroom nodig hebben. Een 13-polige aansluiting heeft daarvoor afzonderlijke contacten.

• Constante voeding: kan ook beschikbaar zijn wanneer het contact uitstaat. Afhankelijk van de caravaninstallatie kan deze bijvoorbeeld de waterpomp of binnenverlichting voeden.
• Geschakelde voeding: wordt afhankelijk van de installatie ingeschakeld bij contact aan of een draaiende motor. Deze voeding wordt vaak gebruikt voor de 12V-functie van een caravankoelkast tijdens het rijden.

Belangrijk: een 13-polige stekkerdoos is niet altijd volledig bedraad. Vraag bij montage expliciet naar de constante en geschakelde voeding als je die nodig hebt. De installatie moet beschikken over passende kabels, zekeringen en massa-aansluitingen. Gebruik van constante voeding bij stilstand kan de autoaccu ontladen.

Aansluitschema 13-polige Jaeger-stekker

Jaeger is een veelgebruikt 13-polig systeem. De stekker heeft een draaivergrendeling waarmee je hem in de stekkerdoos vastzet. Hieronder staat het bijbehorende aansluitschema.

Naast de contacten voor de basisverlichting zijn vooral de volgende aansluitingen van belang:

• Pool 8: achteruitrijverlichting.
• Pool 9: constante 12V-voeding.
• Pool 10: geschakelde 12V-voeding.
• Pool 11: massa voor de voeding op pool 10.
• Pool 13: massa voor de voeding op pool 9.

De toepassing van pool 12 kan per systeem verschillen. Gebruik hiervoor de documentatie van de betreffende kabelset of fabrikant. Verbind afzonderlijke massacircuits niet op eigen initiatief met elkaar.

Aansluitschema 13-polige Multicon West-stekker

Naast Jaeger bestaat het Multicon West-systeem. Dit heeft een andere contactindeling en vergrendeling. Een Jaeger-stekker past daarom niet rechtstreeks in een Multicon West-stekkerdoos.

Een daarvoor geschikte Multicon West-stekkerdoos kan ook een traditionele 7-polige stekker opnemen. Controleer altijd de uitvoering en specificaties van jouw aansluiting.

Montagetip: gebruik het schema dat bij jouw stekkertype hoort. Controleer de kijkrichting, contactnummers en fabrikantinstructies voordat je bedrading aansluit. Maak de installatie spanningsloos en laat het werk bij twijfel uitvoeren door een specialist.

Welke stekker heb je nodig voor jouw combinatie?

Voor een eenvoudige aanhanger: een 7-polige aansluiting kan voldoende zijn als alleen de basisverlichting nodig is. Heeft de aanhanger achteruitrijverlichting, dan moet de aansluiting ook die functie ondersteunen.

Voor een caravan: een 13-polige aansluiting is doorgaans de meest geschikte keuze. Controleer daarnaast of de extra voedingen daadwerkelijk zijn aangesloten. Bij oudere caravans kunnen afwijkende aansluitingen voorkomen.

Voor een fietsendrager: kijk naar de stekker en lichtfuncties van de drager. Zowel 7-polige als 13-polige uitvoeringen komen voor. Alleen de leeftijd of grootte van de drager zegt dus niet genoeg.

Voor een paarden- of boottrailer: stem de aansluiting af op de aanwezige verlichting en eventuele extra elektrische functies. Het type trailer alleen bepaalt niet hoeveel polen nodig zijn.

Wanneer heb je een verloopstekker nodig?

Een verloopstekker gebruik je wanneer de stekkerdoos op de auto en de stekker van de aanhanger niet op elkaar passen.

• Auto met 13-polige Jaeger-stekkerdoos en aanhanger met 7-polige stekker: kies een adapter met een 13-polige aansluiting aan de autozijde en een 7-polige aansluiting aan de aanhangerzijde.
• Auto met 7-polige stekkerdoos en aanhanger met 13-polige Jaeger-stekker: kies een adapter met een 7-polige aansluiting aan de autozijde en een 13-polige aansluiting aan de aanhangerzijde.
• Jaeger combineren met Multicon West: gebruik een verloop dat specifiek voor deze twee systemen is bedoeld.

Controleer bij het bestellen altijd beide aansluitzijden. Alleen de omschrijving “7 naar 13 polig” kan verwarrend zijn als niet duidelijk is welke aansluiting op de auto zit.

Een adapter voegt geen ontbrekende functies toe

Een verloopstekker maakt aansluitingen passend, maar creëert geen extra stroomcircuits. Sluit je een 13-polige aanhanger aan op een standaard 7-polige autoaansluiting? Dan blijven de beschikbare functies beperkt tot wat de 7-polige aansluiting doorgeeft.

Achteruitrijverlichting en extra caravanvoedingen worden dus niet vanzelf actief door een adapter. Moeten die functies werken, dan is een passend bedrade aansluiting nodig. Alleen de stekkerdoos vervangen is daarvoor niet altijd voldoende; ook de kabelset en eventueel de voertuigelektronica moeten geschikt zijn.

Controleer de aansluiting voor iedere rit

1. Controleer stekker en stekkerdoos op vuil, vocht, corrosie en beschadigingen.
2. Bekijk de kabel op scheuren, losse draden en knikken.
3. Plaats de stekker volledig en vergrendel hem volgens de instructies.
4. Zorg dat de kabel genoeg bewegingsruimte heeft, maar niet over de weg sleept.
5. Test beide richtingaanwijzers, remlichten, achterlichten en kentekenplaatverlichting.
6. Controleer het mistachterlicht en, indien aanwezig, het achteruitrijlicht.
7. Controleer bij een caravan afzonderlijk de extra stroomvoorzieningen die je wilt gebruiken.

Laat iemand op een veilige plek naast de combinatie meekijken. Zorg dat de combinatie niet onverwacht kan bewegen tijdens de controle.

Wat als de aanhangerverlichting niet goed werkt?

Een storing kan verschillende oorzaken hebben. Denk aan geoxideerde contacten, een losse draad, een defecte lamp, een zekering of een slechte massa-aansluiting. Ook een niet goed geplaatste adapter kan problemen veroorzaken.

Branden meerdere lampen zwak of knipperen ze onbedoeld mee? Dan kan een slechte massa de oorzaak zijn. Blijft het probleem bestaan, laat dan de aansluiting en kabelset controleren. Storingen met ledverlichting of moderne voertuigelektronica vragen soms om een voertuigspecifieke oplossing.

Onderhoud van stekker en stekkerdoos

• Bewaar de losse stekker droog, bij voorkeur in een daarvoor bedoelde houder.
• Laat de stekker niet op de grond liggen.
• Controleer of het afdekklepje van de stekkerdoos goed sluit.
• Reinig contacten alleen met een geschikt middel volgens de fabrikantinstructies.
• Trek bij het losmaken aan de stekkerbehuizing, niet aan de kabel.
• Verwijder een losse adapter na gebruik.
• Vervang beschadigde behuizingen, afdichtingen en kabels.

Conclusie: 7-polig of 13-polig?

Gebruik je uitsluitend basisverlichting? Dan kan een 7-polige stekker voldoende zijn. Heb je achteruitrijverlichting of aanvullende 12V-voedingen nodig? Dan biedt een 13-polige aansluiting de benodigde aansluitmogelijkheden.

Controleer altijd de stekker van de aanhanger, de stekkerdoos van de auto en de functies die daadwerkelijk zijn aangesloten. Zo voorkom je dat de stekker wel past, maar een deel van de verlichting of stroomvoorziening niet werkt.
